行業(yè)資訊>>
新聞中心>>
聯(lián)系我們>>
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：m.9ilife.cn
郵編：253000
當(dāng)前位置：首頁 > >新聞資訊 >行業(yè)資訊 行業(yè)資訊

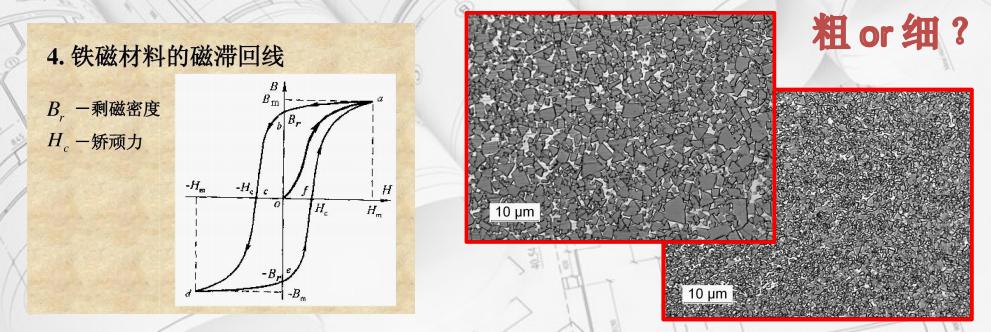

◎矯頑磁力: 間接反映合金內(nèi)部硬質(zhì)相晶粒大小。
矯頑磁力（ISO3326）是硬質(zhì)合金中的粘結(jié)相磁化和去磁后在一個磁滯回線中的剩磁。由于在碳化鎢相
平均晶粒尺寸和矯頑磁力之間有一個直接的關(guān)系，因此它在工業(yè)上是一種重 要的無損試驗(yàn)方法。碳化鎢相越細(xì)，矯頑磁力值越高。
◎鈷磁: 間接反映合金碳量控制。
磁飽和--鈷是磁性的,碳化鎢晶體、立方碳化 鎢晶體（TiC，TaC，NbC，VC等）是非磁性的。因此如果一個牌號中的鈷的磁 飽和值被測定，然后與含純鈷的試樣的對應(yīng)值相比較，鈷粘結(jié)相的合金化水平就可獲得。這個試驗(yàn)被用于確定對最佳碳含量的任何偏差，低的磁飽和和值表明碳含量/或碳化物相的存在，高的磁飽和值表明游離碳或石墨相的存在。

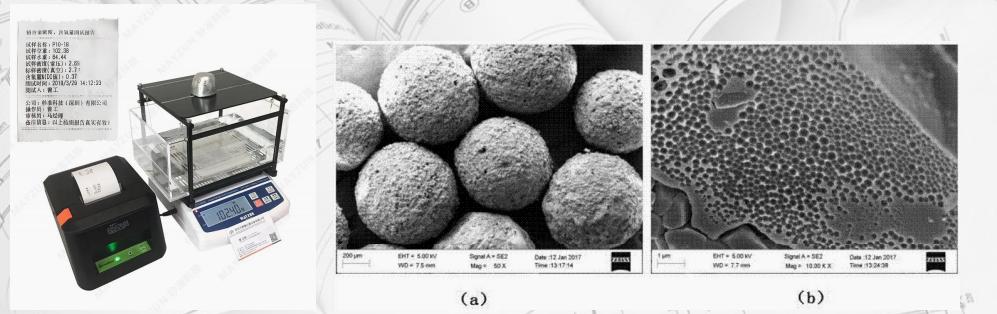

◎密度:合金的化學(xué)成分及內(nèi)部殘余孔隙。
密度（ISO3369）是材料的質(zhì)量與體積的比率，通常使用排水法進(jìn)行測定。密度在硬質(zhì)合金工業(yè)中通常用于確定一個牌號成分的準(zhǔn)確性。與通常的理解不同的是，現(xiàn)代硬質(zhì)合金的孔隙度水平不能用測量密度的方法來確定。碳化鎢（WC）的密度是15.7g/cm3，鈷 （Co）的密度是8.9g/cm3。因此對于WC-Co牌號來說，隨鈷含量的增加，密度減小。

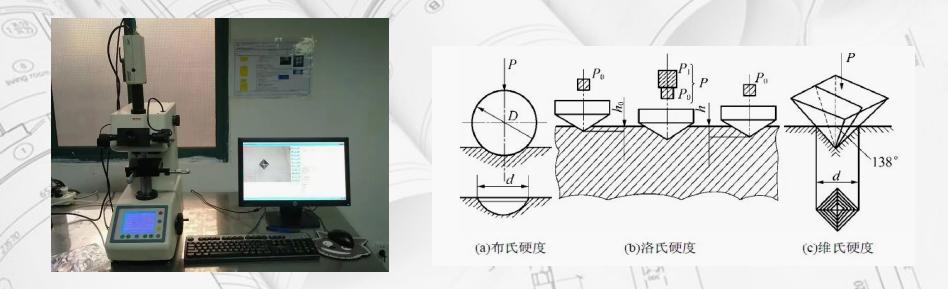

◎硬度: 反映合金晶粒度大小及材料的耐磨程度。
硬度（ISO 3738 及ISO 3878）材料抵抗局部塑形變形的能力。硬質(zhì)合金常用硬度測定方法為洛氏硬度或維氏硬度測量法，單位分別為HRA和HV。維氏硬度測量方法使用一個標(biāo)準(zhǔn)的有方形基座的金字塔金剛石在一定的負(fù)荷條件下穿透試樣表面。測量壓痕的對角線即可得到硬度值，硬質(zhì)合金常用的預(yù)載壓力為3公斤（HV30）。需注意由于二者測量方法不相同，兩種硬度值的轉(zhuǎn)換應(yīng)根據(jù)測量材料的參照表進(jìn)行換算。

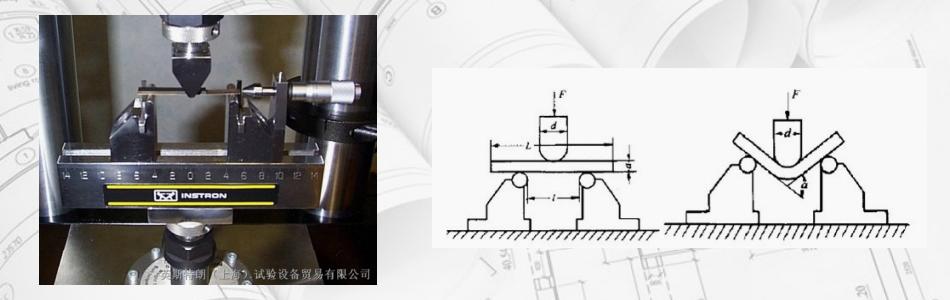

◎抗彎強(qiáng)度：整體體現(xiàn)材料綜合性能，組織結(jié)構(gòu)與品質(zhì)的關(guān)系。
抗彎強(qiáng)度 （ISO 3327）是指材料抵抗彎曲不斷裂的能力。其值為在一個標(biāo)準(zhǔn)的三點(diǎn)彎曲 試驗(yàn)中在材料的破斷點(diǎn)測得的應(yīng)力。TRS使用幾個測量值的平均值作為測量值。隨試樣幾何形狀，表面狀態(tài)及實(shí)驗(yàn)設(shè)備的不同，此值可以變化很大。特別要指出的是，此結(jié)果對表面光潔度，表面殘留應(yīng)力，表面腐蝕及材料內(nèi)部的缺陷很敏感。必須注意，不能只用TRS值作為牌號選擇的標(biāo)準(zhǔn)。
本文鏈接：http://m.9ilife.cn/index.php?c=show&id=1324- 2023-03-27幾何結(jié)構(gòu)對切削質(zhì)量影響-- 后...
- 2023-02-23幾何結(jié)構(gòu)對切削質(zhì)量影響-- 前...
- 2023-02-21幾何結(jié)構(gòu)對切削質(zhì)量影響-- 前...
- 2023-02-07二次硬化超高強(qiáng)度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
