企業(yè)動態(tài)>>
新聞中心>>
聯(lián)系我們>>
德州凱獅商貿(mào)有限公司
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：m.9ilife.cn
郵編：253000
地址：德州開發(fā)區(qū)大學(xué)東路
市場部經(jīng)理 陳菲：18653466025
E-mail：info@estech.com.cn
網(wǎng)站：m.9ilife.cn
郵編：253000
當(dāng)前位置：首頁 > >新聞資訊 >企業(yè)動態(tài) 企業(yè)動態(tài)

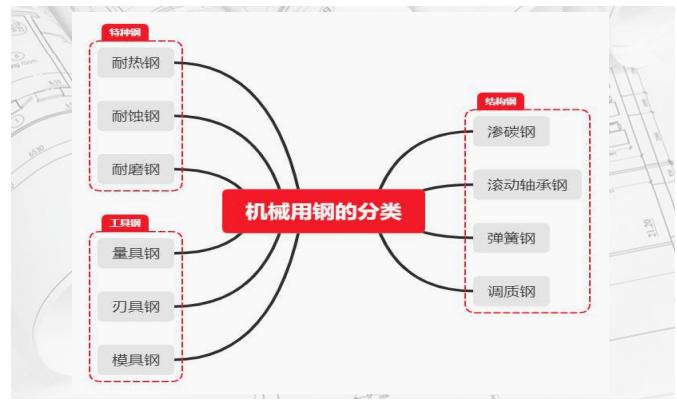

機械用鋼之高速鋼的性能分析
高速鋼(俗稱風(fēng)鋼）：制造高速切削刃具用鋼。
1、性能特點:
高熱硬性(600℃)、高淬透性
2、成分特點：
① 高碳: 0.70~1.5%C
② 合金元素作用
③ 提高淬透性: Cr
④ 提高熱硬性、耐磨性: W、Mo、V
3、加工與熱處理：

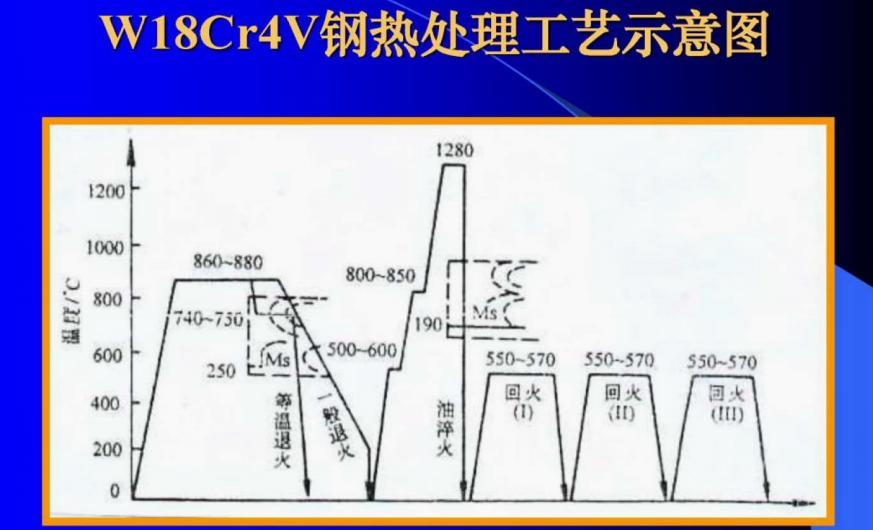

加工工藝路線:下料→鍛造→退火→機加工→淬火→回火→磨削

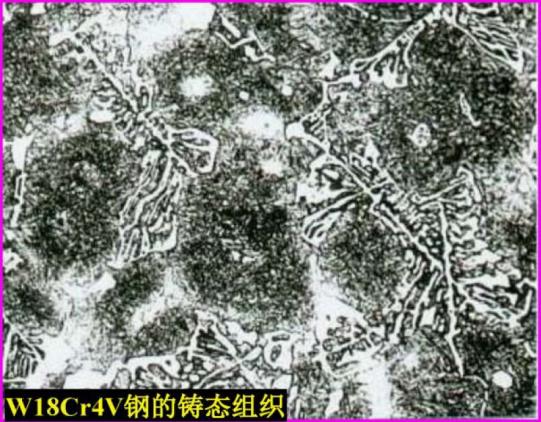

高速鋼是萊氏體鋼，其鑄態(tài)組織為亞共晶組織，由魚骨狀萊氏體與樹枝狀M+T組成，脆性大且無法熱處理改善。
（1）鍛造目的:打碎粗大的魚骨狀碳化物，使其均勻分布于基體中。
（2）退火目的:降低硬度，便于切加工;為淬火作組織準(zhǔn)備。
退火后組織:S+顆粒狀碳化物
（3）淬火目的:獲得高合金元素含量的馬氏體。因此淬火溫度高(>1200℃)。

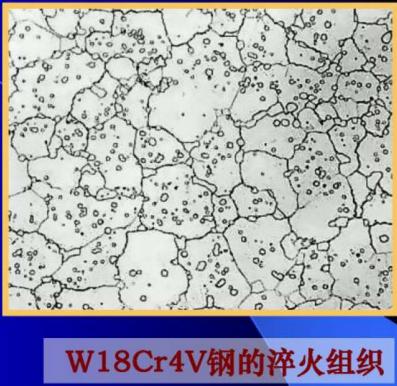

淬火后組織: M+未溶碳化物 （~10%)+A' (~20%)
(4)回火目的:
為減少A’。消除內(nèi)應(yīng)力、穩(wěn)定組織。常用560℃三次回火
回火時的組織變化:

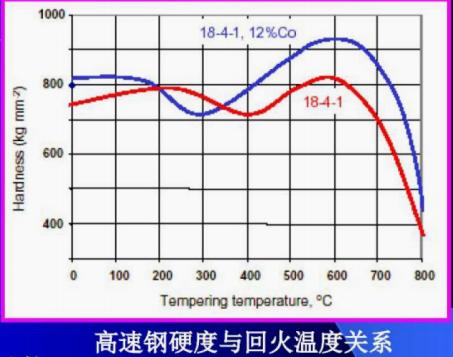

①析出W、Mo、 V的碳化物，產(chǎn)生二次硬化。
②碳及合金元素含量下降，Ms點上升，回火冷卻A'轉(zhuǎn)變?yōu)镸。
每次回火加熱都使前一次的淬火馬氏體回火。
4、使用狀態(tài)下組織

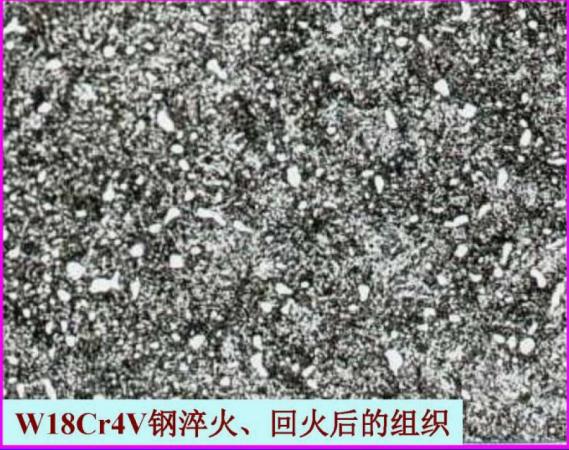

T回+顆粒狀碳化物+A’(少量)
相關(guān)文章
- 2026-04-08開展倒計時！CCMT2026，...
- 2026-04-06倒計時開啟！伊斯泰克硬質(zhì)合金邀...
- 2026-03-03成本狂飆、漲價在即｜伊斯泰克硬...
- 2026-02-27誠邀相聚｜伊斯泰克硬質(zhì)合金亮相...
- 2026-02-24伊斯泰克硬質(zhì)合金 開年大吉...
- 2026-01-27行業(yè)預(yù)警：鎢價持續(xù)沖高，年前備...
